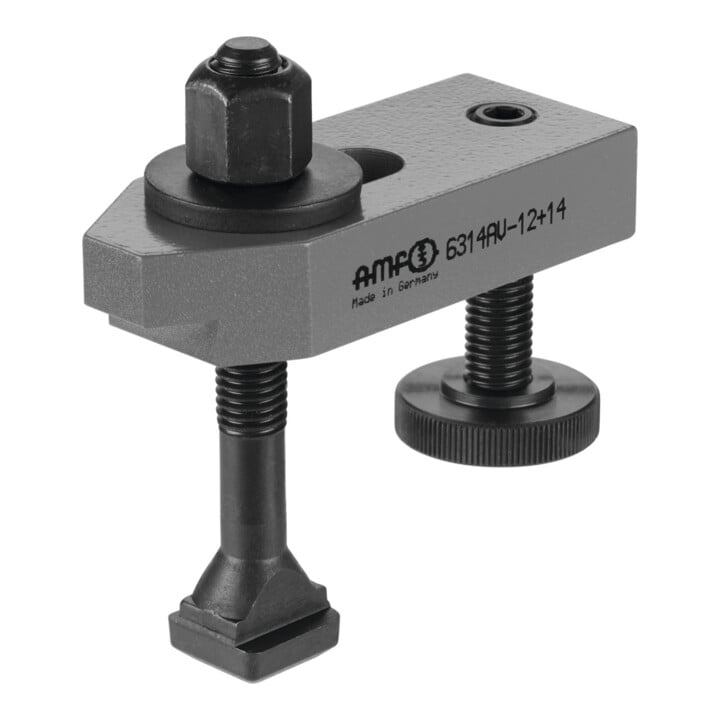

AMF Verstelbare spankikker getrapt, Groefbreedte a: 12 mm
Fabrikant nr.74591|Artikelnr.:21022888
1/1
AMF Verstelbare spankikker getrapt, Groefbreedte a: 12 mm
Fabrikant nr.74591|Artikelnr.:21022888
€ 34,99incl. btw
Groefbreedte (mm)
Spanhoogte (mm)
46
48
56
58
77
20+ op voorraad
Levertijd: 2-3 werkdagen
Standaardlevering
Technische gegevens
- Type
- 6314AV
- Groefbreedte a
- 12 mm
- T-groefschroef DIN 787, 375300
- Gr. 1212100
- Afstand e punt tot de groef
- 21 mm
- Groeflengte f
- 40 mm
- Tredehoogte A<sub>1</sub>
- 8 mm
- Tredediepte A<sub>2</sub>
- 10 mm
- Breedte B
- 40 mm
- Hoogte H
- 20 mm
- Lengte L
- 100 mm
- Spanningshoogte h
- 10 mm
- Contact fabrikant
- Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik Waiblinger Str. 116, 70734 Fellbach, DE [email protected], 0711/57660
- Art.nr.
- 21022888
- GTIN
- 4020772074593
Productbeschrijving
Afgezette spanijzers.
Eigenschappen
• Met verstelbare steunbout. • Vergelijkbaar met DIN 6314 - B1 x L 14 x 100 mm. • Spanbout: M12 x 12 x 100. • A = 20 mm. • A1 = 8 mm. • A2 = 10 mm. • B2 = 40 mm. • D = M12. • E1 = 21 mm. • E2 = 40 mm. • H = 10 - 48 mm. • LS = 49 mm. Afmeting H: Afhankelijk van de groefdiepte volgens DIN 650, evenals de inschroeflengte van de moer. De laagste spanhoge wordt bereikt door het spanijzer om te draaien. Spanijzers zonder spanbout zijn in de maten 12 en 14, 16 en 18, evenals 20 en 22 elk één maat.
