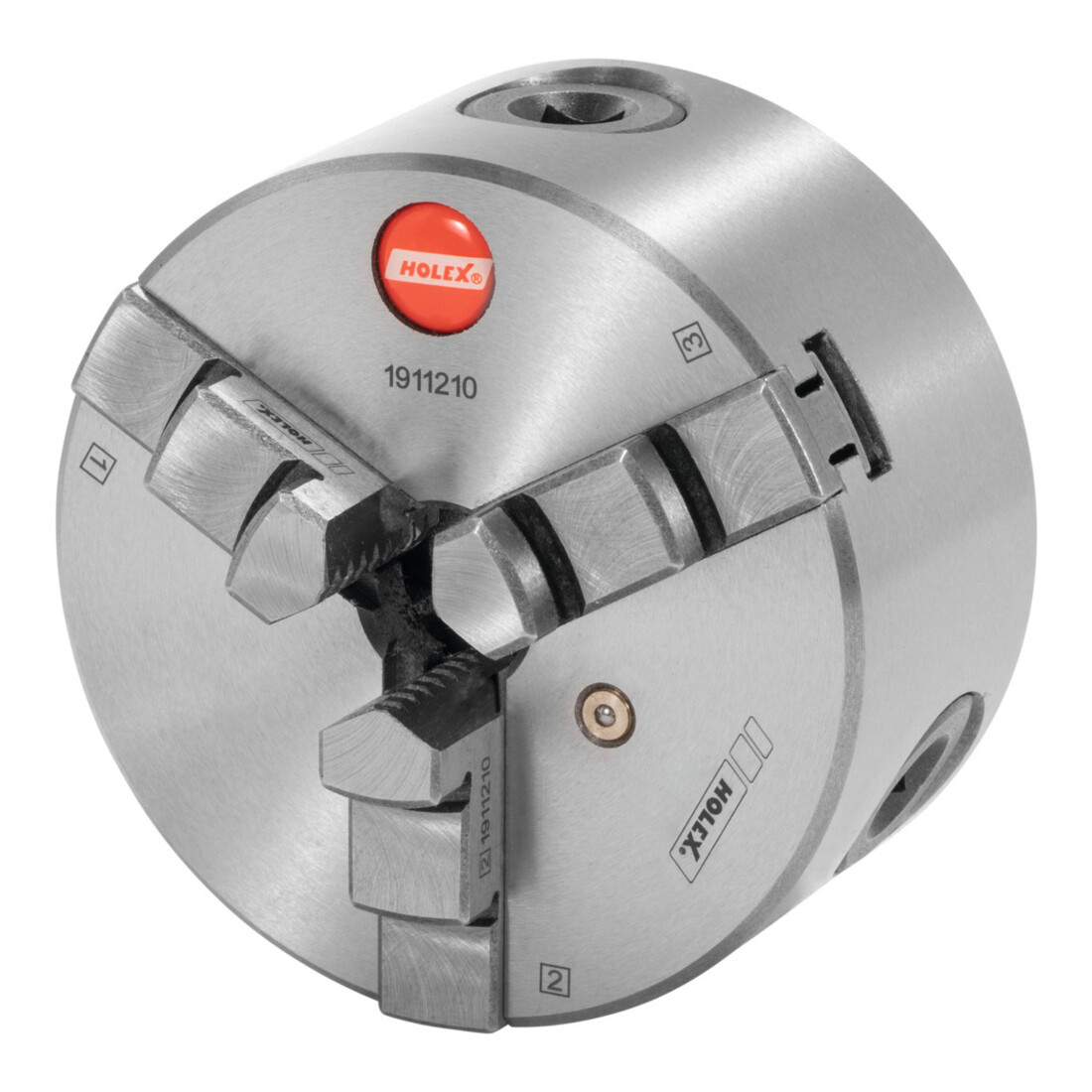

HOLEX Drieklauw gietijzer cilindrische centreeropname, DIN 702-4, Buiten-⌀ A: 200 mm
Fabrikant nr.312906 200|Artikelnr.:61675282
1/1
HOLEX Drieklauw gietijzer cilindrische centreeropname, DIN 702-4, Buiten-⌀ A: 200 mm
Fabrikant nr.312906 200|Artikelnr.:61675282
€ 375,89incl. btw
20+ op voorraad
Levertijd: 2-3 werkdagen
Standaardlevering
Gratis
Technische gegevens
- Norm
- DIN 702-4
- Materiaal
- Gietijzer
- Kleurcode voor accessoires
- HOLEX vlakspiraal-draaibankfrees en klauwen
- Maximale toerental
- 3
- Gewicht
- 17,5 kg
- Buiten-⌀ A
- 200 mm
- Doorlaat E
- 55 mm
- Hoogte zonder klauwen H 1
- 75 mm
- Hoogte met klauwen H 2
- 104 mm
- Centreer-⌀ B
- 160 mm
- Centreerdiepte C
- 4 mm
- Contact fabrikant
- Hoffmann SE Haberlandstraße 55, 81241 München, DE [email protected], 089 / 83 91-0
- Art.nr.
- 61675282
- GTIN
- 4062406154530
Productbeschrijving
Kenmerken:
- Met de hand bediende klauwplaat met spiraalring, centrisch spannend
- Lichaam van gietijzer of staal
- Vlakke spiraalring matrijsgesmeed, gebalanceerd en gehard
- Flanken van de spiraal en draadflanken van de bekken zijn geslepen
- Hoge rondloopnauwkeurigheid, nauwkeuriger dan volgens DIN 6386.
Omvang van de levering:
- Inclusief: 1 set = 3 geharde boorbekken, naar buiten getrapt
- 1 set = 3 geharde draaibekken, naar binnen getrapt
- 1 spansleutel en al naar gelang klauwplaat bijbehorende bevestigingsschroeven of -bouten.
Norm
- DIN 702-4.
Toepassing:
- Voor machinespindels met cilindrische centreeropname of voor opname door middel van flens
- De houder wordt vanaf de achterkant met schroeven bevestigd
- Ruwe flenzen moeten altijd eerst op de machine en dan op de klauwplaat worden pasgemaakt
