RÖHM eindpunt-meenemer-set CoAE in houten box rechtsdraaiend, Morseconus (MK): 3

Kenmerken:

• Punthoek 60°, spancirkel-⌀ 8–80 mm.
• Een voorgespannen, axiaal verstelbaar schotelveerpakket compenseert verschillende centrumdieptes.
• Perfect in combinatie met onze draaibankcenters nr. 321720, 321750 of 321770. Meeneemcenters zijn spangereedschappen in de mechanische productie
• Ze dienen voor de draaimomentoverbrenging van de machinespindel op het werkstuk
• Door middel van meeneemcenters (ook meeneempunten genoemd) worden in bewerkingsmachines assen tussen punten gespannen
• De complete contour van het werkstuk kan met één opspanning worden afgewerkt
• Door de opname via de werkstukcentra kan worden voldaan aan hoge rondloopvereisten

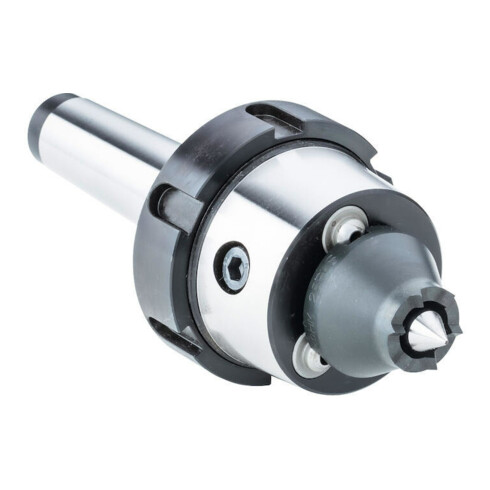

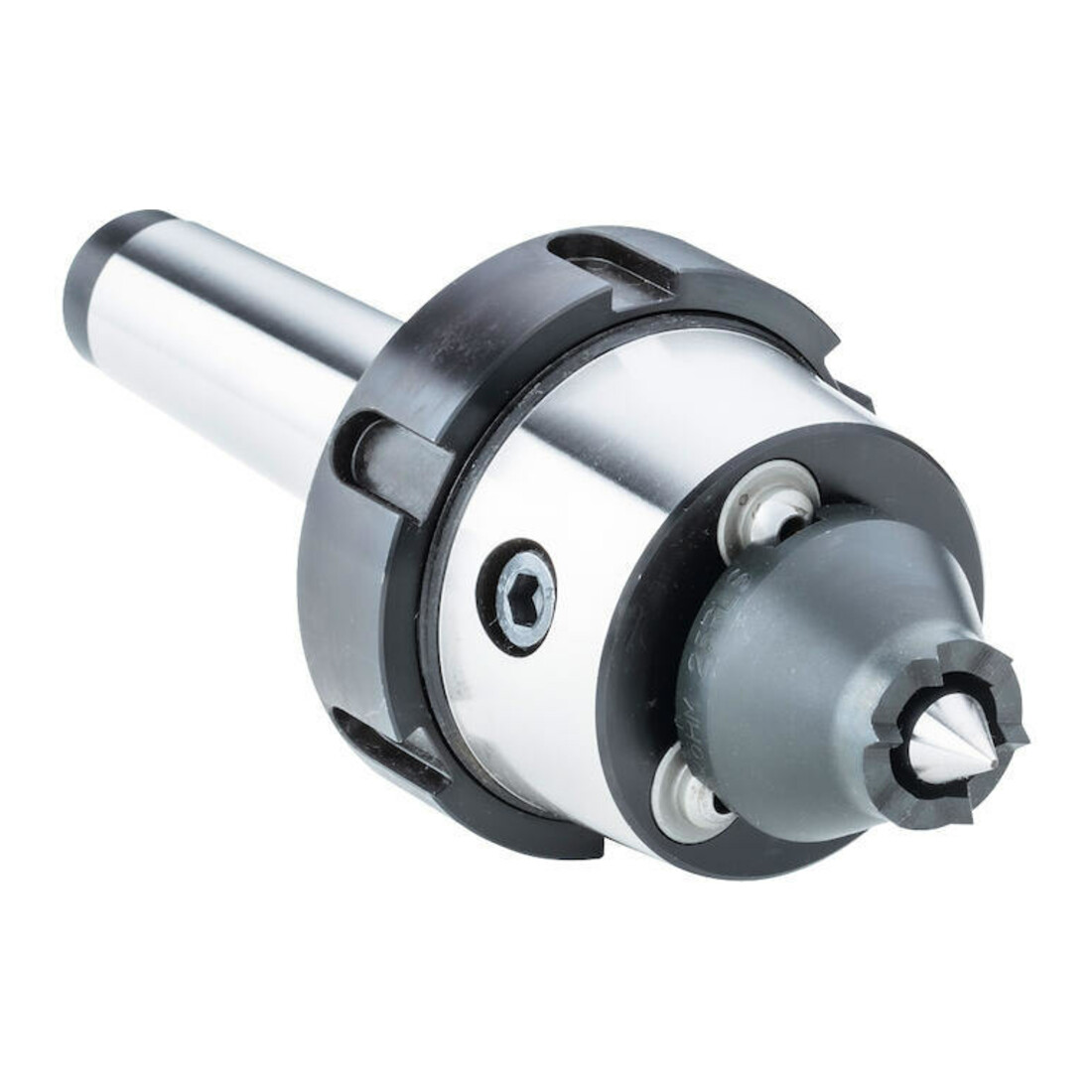

• De CoAE is een Constant-meeneemcenter, die handmatig in een draaibank wordt ingespannen
• Hij wordt voornamelijk gebruikt voor verspanende draaibewerking over de gehele lengte
• De onderdelen worden aan de kopse kant gespannen
• In dezelfde opspanning kan bovendien een freesbewerking plaatsvinden
• Hij blinkt uit door een constante spankracht, ook bij oneffen kopse kanten of grotere afwijkingen van de rechthoekigheid
• De opname is radiaal spelingvrij
• Dankzij de modulaire opbouw kunnen verschillende punten en verschillende meeneemschijven met één meeneemcenter worden gebruikt en kunnen zo de meest uiteenlopende geometrieën worden bewerkt
• De CoAE vervangt de Röhm meeneemcenter CoA
• Geschikt voor handmatig spannende bewerkingsmachines.

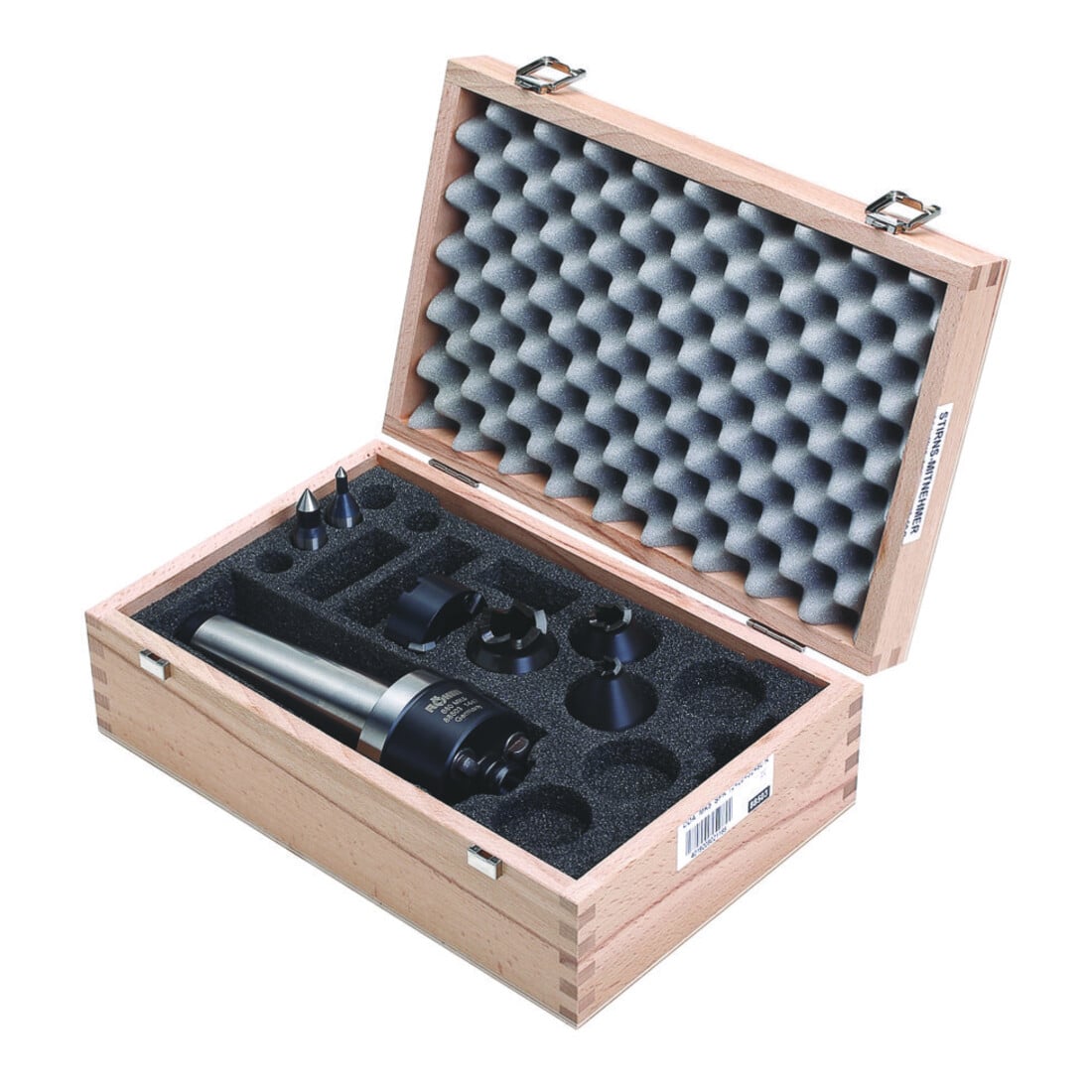

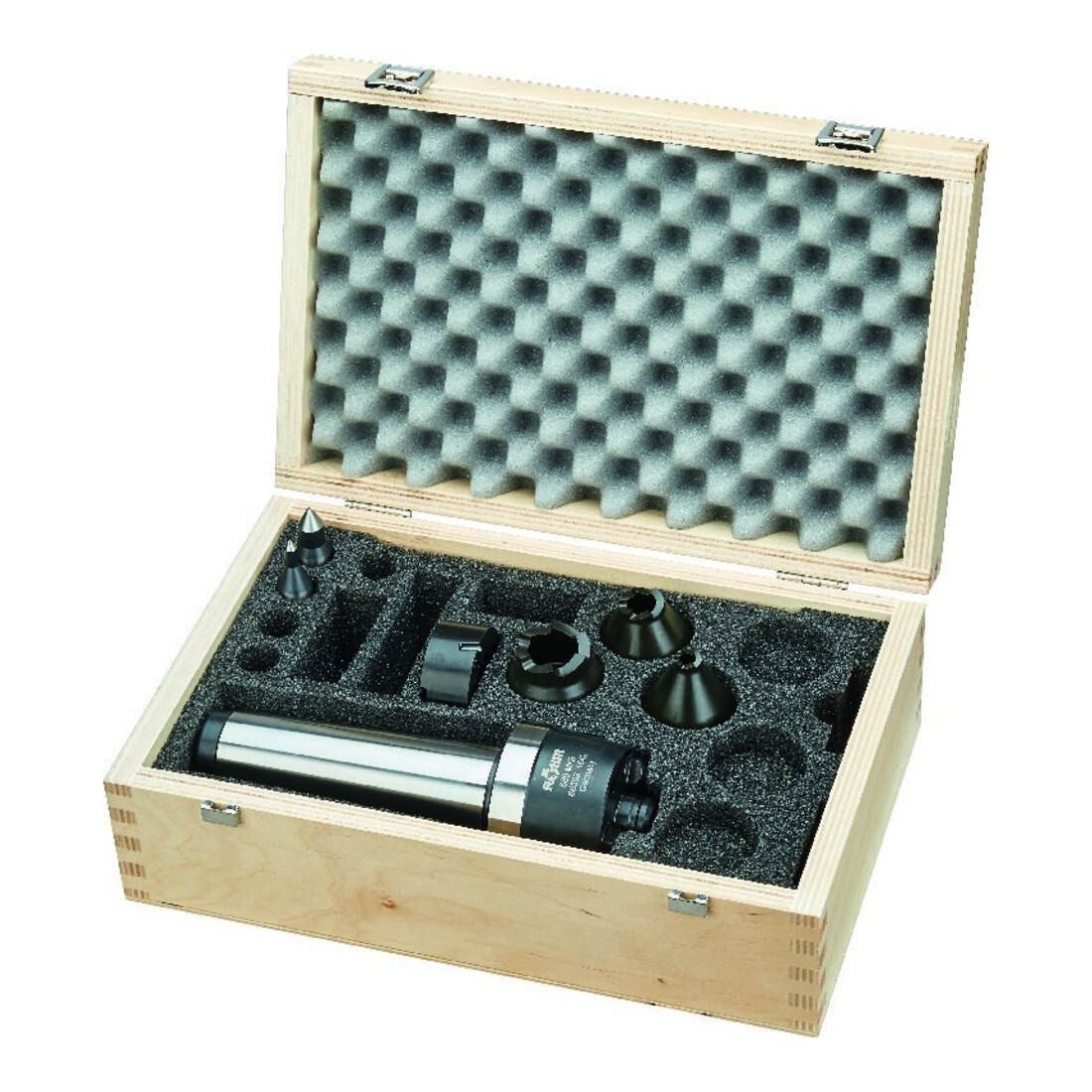

Omvang van de levering:

• 1 × basisdeel nr. 327521 (geschikt voor rechts- en linksom draaien).1 × centreerpunt nr. 327661 gr
• 6, voor meeneemschijf gr
• 13 – 24.1 × centreerpunt nr. 327661 gr
• 12, voor meeneemschijf gr
• 21 – 40.4 × meeneemschijven voor werkgebied ⌀ 13 – 100 mm nr. 327601, 327611, 327641 en 327651.In houten box met ruimte voor 6 andere meeneemschijven en 3 centreerpunten.

Toepassing:

• voor de opname in de spindelconus van de draaibank

EAN/GTIN: 04019208502595
