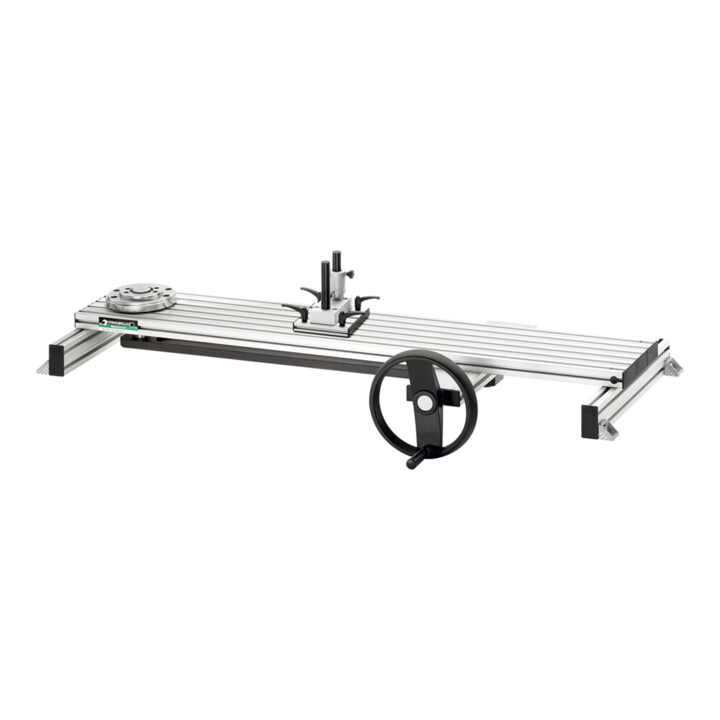

Stahlwille Mechanisch kalibratie apparaat tot 1000 N-m bereik voor transducer maat 20 | 100 | 300 L.1668,5mm
Stahlwille Mechanisch kalibratie apparaat tot 1000 N-m bereik voor transducer maat 20 | 100 | 300 L.1668,5mm
Levertijd: 2-3 weken
Standaardlevering
Transportlevering tot aan de stoeprand
- voor meetwaardeopnemer
- Gr. 20 ; 100 ; 300
- Gewicht
- 58 kg
- L
- 1668,5 mm
- h
- 323 mm
- Functielengte (LF) max. mm
- 1390 mm
- b
- 722 mm
- Profielbreedte
- 270 mm
- Bereik N-m
- -1000 Nm
- Gewicht (bruto)
- 75,000
- Contact fabrikant
- Eduard Wille GmbH & Co. KG Lindenallee 27, 42349 Wuppertal, DE 49 (202) 4791-0
- Art.nr.
- 79855579
- GTIN
- 4018754155446
• Meting zonder verplaatsing van het krachtpunt • door een speciaal krachtenoverdrachtsysteem voorkomt de mechanische kalibreerinrichting nr. 7792 een verplaatsing van het krachtpunt tijdens het kalibratieproces • aangedreven door het handwiel wordt de onder de testrail aangebrachte hefboom door een spindel lineair bewogen • de lineaire beweging wordt omgezet in een draaibeweging die op de meetwaarde-ontvanger inwerkt • de te kalibreren momentsleutel blijft tijdens de gehele kalibratie constant in zijn positie • op deze manier worden meetfouten vermeden die voortkomen uit een verplaatsing van het krachtpunt • door een wrijvingsarme kogellagerbus wordt de opgelegde momentsleutel automatisch horizontaal uitgelijnd • een tweede kogellagerbus zorgt voor een wrijvingsvrije ondersteuning van de momentsleutel • de daarmee bereikte vermindering van de dwarskrachten op de meetwaarde-ontvanger en de wrijving bij de momentsleutelondersteuning leidt tot een vermindering van meetfouten ·
